熱力行業狀況概述  ：

 熱力行業指的是利用煤炭、油、燃氣、生物質等能源，通過鍋爐等裝置對脫鹽水或水進行加熱做功，生產蒸汽和熱水；或外購蒸汽、熱水進行供應銷售；或對供熱設施進行維護和管理的一類經濟活動類別。熱力的生產和供應用以滿足下游消費者的動力源需求或熱源需求，熱力行業的產出品主要包括蒸汽和熱水。

熱力行業上游產業為能源行業，熱力行業生產使用的原材料中：煤炭、油、燃氣、生物質等作為主要燃料；電力作為主要動力；脫鹽水或水則是蒸汽氣化之前的液體狀態，蒸汽是主要的熱源載體。

熱力行業下游消費主要包括：工業用戶和居民用戶。其中，工業用戶的熱力消費一般用于生產及建筑采暖，居民用戶的熱力消費則用于居民采暖。

熱力需求：

熱力是一種既可以作為動力源又可以作為熱源的能源形式，隨著我國工業化和城市化的發展，其需求一直保持穩定的增長。

根據終端消費者的不同，熱力行業的需求主要來自于工業用熱和居民采暖。

工業用熱需求主要來自于化工、制藥、食品、電鍍、紡織、煙草、造紙、飼料、醫療等領域，主要應用在生產過程中的加熱、烘干、蒸煮、清洗、溶化、致冷、汽錘和汽泵等操作。目前，除一些大型工業企業由自備熱電廠供熱外，大部分工業企業由區域鍋爐供熱。

目前，工業用熱消費占全國熱力消費總量的比重超過 70%，是我國熱力消費的主要領域。與居民采暖市場明顯的季節性不同，工業用熱需求為連續性需求，且對蒸汽參數要求較高，蒸汽需求量更大。近年來，隨著我國工業的穩步發展，工業用熱需求逐年上升。

熱力的供應：

熱力的供應方式一般分為集中供熱和分散供熱。其中集中供熱包括：熱電聯產、區域鍋爐等；分散供熱包括：分散鍋爐、熱泵等。據統計，我國供熱產業熱源總熱量中，熱電聯產占 62.90%、區域供熱鍋爐占 35.75%、其它占 1.35%。

集中供熱是指以熱水或蒸汽作為熱媒，由集中熱源通過熱網向城市、鎮或工業集中區域的熱用戶供應生產和生活用熱的供熱方式。目前，集中供熱已成為現代化城鎮的重要基礎設施之一，是城鎮公共事業的重要組成部分。

集中供熱包括熱源、熱網、熱用戶三部分。其中熱源主要為熱電聯產、熱電站、區域供熱廠、區域鍋爐房以煤、重油或天然氣為燃料進行生產而產生的熱能；同時，工業余熱、地熱、核能供熱等也常被用作優秀熱源。熱網分為熱水管網和蒸汽管網，由輸熱干線、配熱干線和支線組成，其布局主要根據城鎮或工業區域的熱負荷分布情況、街區狀況、發展規劃及地形地質等條件確定。

集中供熱是改善城市環境質量，提高城市現代化水平的重要措施，具有良好的社會效益，環境效益和較好的經濟效益，符合國家節能減排的政策要求，是國家產業政策重點支持發展的行業。隨著工業生產的發展、節能環保要求的提升，實行集中供熱是經濟合理的利用能源、節約能源的有效途徑。目前，發展工業園集中供熱區也已成為我國城市建設的一項基本政策。

集中供熱對于改善大氣環境，促進經濟增長方式由粗放型向集約型轉變，實現資源優化配置和可持續發展具有重大的現實意義和深遠的歷史意義。

集中供熱的熱源主要包括：熱電聯產、區域鍋爐房以煤、重油或天然氣為燃料進行生產而產生的熱能。經過多年發展，集中供熱以其熱源集中、便于消除煙塵、減輕大氣污染、改善環境質量、易于科學管理、提高供熱質量等優勢，逐步成為我國城鎮主要供熱方式，形成了以熱電聯產為主，集中鍋爐房為輔，其他方式為補充的供熱局面。據統計，我國集中供熱總熱量中，熱電聯產占 62.90%、區域鍋爐占 35.75%、其它占 1.35%。

熱力管理：

OBAI蒸汽預付費IC卡管理控制系統

一、簡介：

目前大多數供熱企業在銷售蒸汽時都是先供汽，再按月結算，但是這樣會出現一些用戶單位拖欠汽款，給供熱企業造成很大麻煩。無錫歐百儀表科技有限公司開發的蒸汽IC卡預付費控制系統能有效杜絕上述問題。使用該系統用汽單位必須提前交費，充值后才能打開閥門使用蒸汽，而且必須在余額用盡之前，進行續費充值，當余額不足時會進行就地和遠程報警提醒用戶及時繳費，如不及時續費，當余額為0時，系統就會自動關閥停汽，杜絕了用汽單位拖欠汽款的現象。該系統可實時監控客戶用汽情況，系統控制器具備開箱報警和斷電報警，一旦有客戶私自打開計量箱、系統控制器會立即傳輸報警數據到控制中心第一時間提示工作人員，并遠程控制關閉電動閥門，停止供汽，對用戶的惡意行為產生震懾力。

二、歐百蒸汽預付費系統主要解決的問題：

蒸汽計量損耗大的問題，為什么損耗大？

我公司多年實踐經驗，現場測試、調試、安裝從電廠管道出口開始計量到各個每個分戶計量的總合計總是差別很大，有的供熱公司差額甚至超過10%，很不正常。作為正常的輸送損失如果在大流量前提下（流速15m/s以上時）管道損失最多不應超過1.5%，如果超出1.5%的計量誤差，那就表明有不正常的損失存在。蒸汽在管道中輸送時，溫度會逐漸下降，產生少量冷凝水，這部分冷凝水在分戶計量的儀表無法計量，冷凝水的多少

管道損失出現大的誤差主要出現以下幾個方面：

①計量儀表特性原因：

  目前在供熱行業的蒸汽測量中，因為其溫度高的原因沒有很多流量計可以選擇，主要使用渦街、孔板、V錐、彎管這四種流量計來計量。這四款流量計除了渦街、V錐能達到1:10----1:15的量程范圍外，孔板、彎管流量計量程比為1:3.在流量計的測量范圍之內，儀表都能保證測量的準確性，但是當使用流量低于流量計的測量下限時，儀表就會漏計甚至不計；當管道內流量超出儀表的測量范圍時，流體會出現射流，流量儀表更是無法計量，儀表計量的數據遠遠小于實際流量。

       當用戶使用量忽大忽小，波動很大時，那么總體計量誤差就會加大，表現出來的是少計、漏計。自然導致供熱公司的損失，這種現象在生產企業最為明顯。

②惡意偷汽

主要的偷汽手段有以下幾種：

A.用大頭針刺穿儀表信號線，造成溫度、壓力或者流量信號線短路，以達到偷汽目的。當溫度信號短路時，溫度顯示常溫，蒸汽密度下降，瞬時流量幾倍的下降。壓力、流量信號短路時則直接顯示測量值為零，導致流量不計或者密度下降。

B.利用流量計測量范圍特性，虛報用氣量，造成供熱公司流量計選型錯誤，使儀表長期在低下限流量或高上限流量工作，利用儀表的誤差偷汽。

C.賄賂供熱公司的抄表或者維修人員，修改儀表參數致使儀表少計。

D.惡意給儀表斷電，使儀表在使用過程中不工作，從而偷汽。

三.熱力公司管理系統：OBAI蒸汽預付費IC卡管理控制系統

系統概述

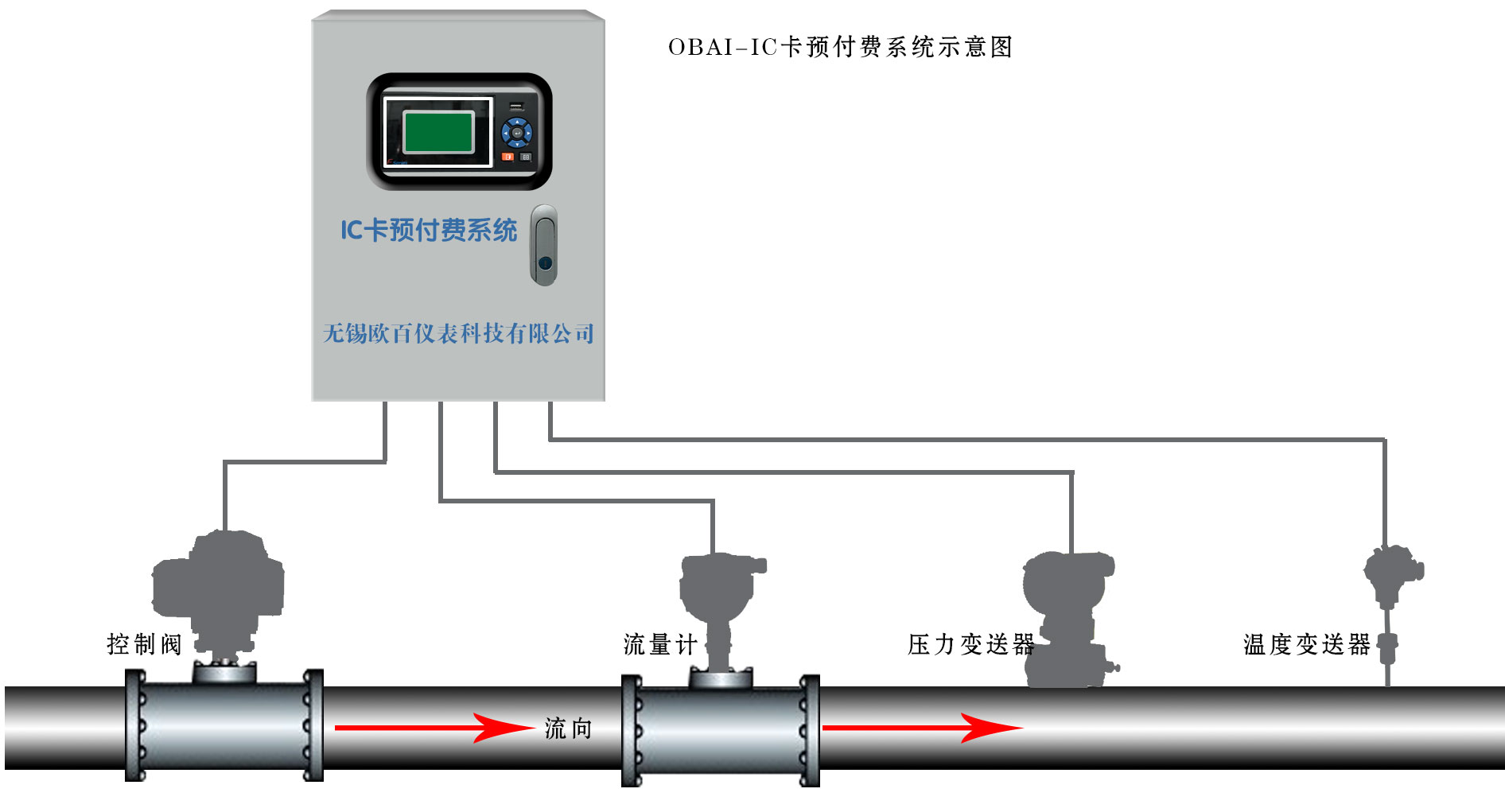

由無錫歐百儀表科技有限公司開發的IC卡蒸汽預付費遠程監控系統，是一種軟件與硬件結合的自動化網絡管理系統。它是在蒸汽管道設備上安裝一個IC卡預付費控制箱，實現對用戶蒸汽流量的監控、電動閥的開閉等控制，IC卡預付費控制箱內置GPRS/CDMA無線傳輸DTU模塊，可輕松將用戶的瞬時流量、累計流量、溫度、壓力、余額、閥門開度、箱門開閉狀態等信息上傳到蒸汽資源管理中心計算機，可實時對各用氣單位進行監管和控制。對欠費用戶，工作人員可通過計算機系統對用蒸汽單位的電動閥開閉進行異地遠程控制，實現蒸汽資源管理與監控的自動化和一體化。

系統組成

本系統主要由以下及部分組成：

監控中心：計算機、IC卡充值器、蒸汽預售管理系統軟件、遠程熱網計量管理系統軟件

通信網絡：GPRS/CDMA通信網絡平臺

IC卡預付費控制箱：采集現場儀表信號流量計、壓力變送器、熱電阻、控制閥等，通過網絡傳輸到監控中心，現場提供市電欠壓報警、門磁防入侵報警

測量儀表：流量顯示表、流量計、壓力變送器、熱電阻等

蒸汽閥門：蒸汽電動閥門（具有開啟閥門角度功能）

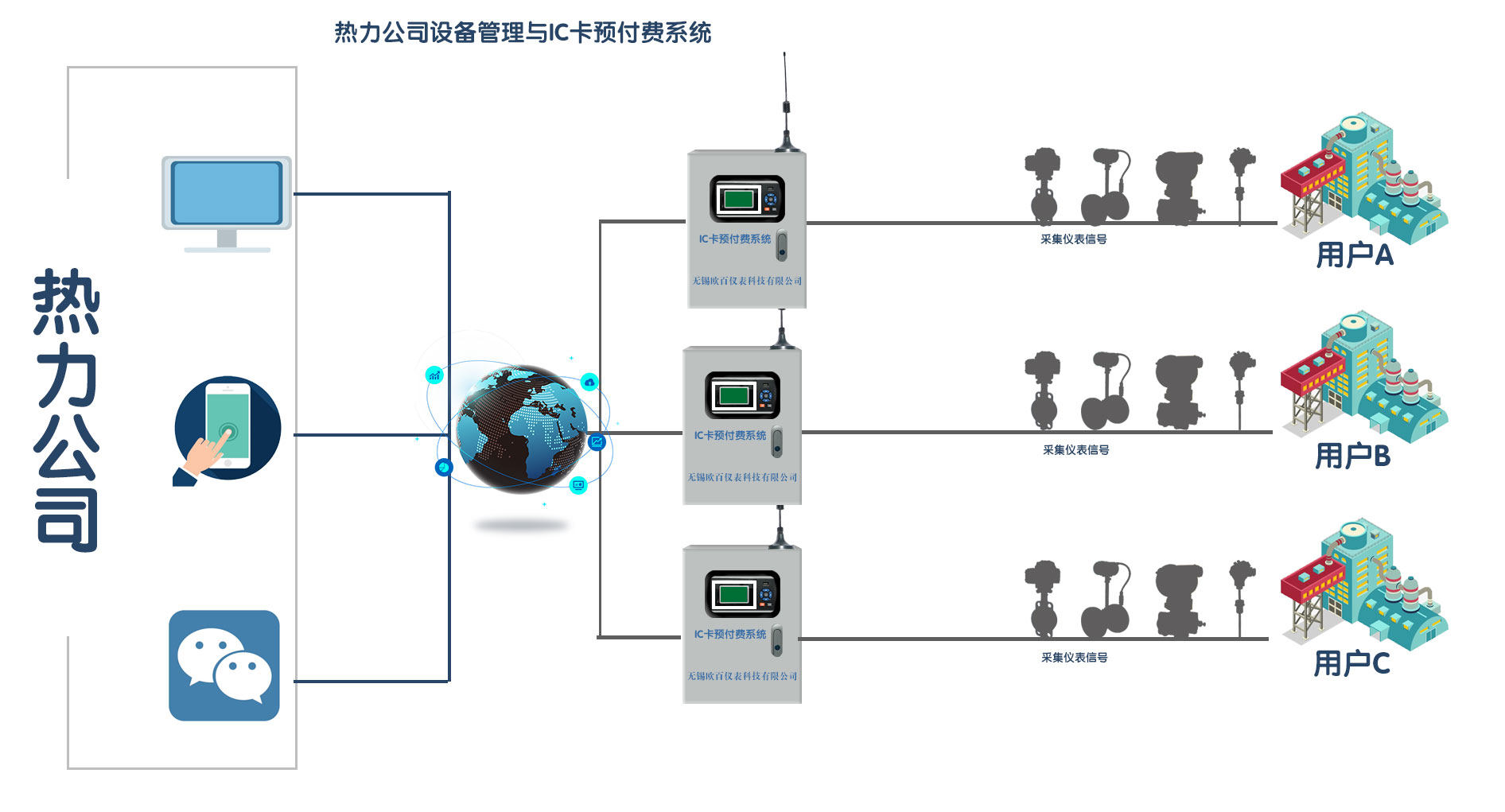

系統結構圖

（注：本系統若采用GPRS無線傳輸系統，則無需實體IC卡制作。）

硬件功能

▲精準采集現場儀表信號：流量計、壓力變送器、熱電阻、閥門等

▲IC卡購蒸汽量，先付費后消費

▲根據用戶的購蒸汽量控制電動先導閥門，限制用戶欠費用汽。

▲通過無線網絡向監控中心實時傳輸數據；

▲現場220V或380V市電斷電后后備電源自動供電，并提供斷電報警提醒；

▲具有非操作人員打開計量控制柜，防入侵報警提醒；

▲顯示累積用量、剩余用量等信息，并提供剩余量短信查詢提醒；

▲購汽方式：IC卡充值購買和遠程自助充值繳費功能

軟件功能

▲IC卡售蒸汽量功能

▲用戶剩余量查詢、顯示、剩余量不足短信提醒及報警功能；

▲蒸汽源、用戶數據電子地圖實時監控顯示（流量、先導閥狀態等信息）

▲可依據用戶繳納蒸汽費情況控制供或停，并提供欠費信譽的額度設定功能；

▲主動召測功能：即任何時候可以在調度中心的服務器上主動提取監測點的數據；

▲報表功能：自動生成日報、月報、年報，也可隨時進行統計報表、打印。可以設置自動打印功能；

▲數據存儲備份功能：系統數據庫可以本地存儲，其存儲的時間根據需求和硬件配置確定；

▲故障自動報警功能：監測點自動將故障信息上報到監測中心，自動打印報警信息。自動監測的故障有：流量計通訊故障、儀表供電、IC卡故障等；

▲系統擴容升級功能：系統具有開放的數據接口，方便后期監測點的增加和擴容；

▲系統安全權限設置功能：

    權限設置提供完善的安全認證，非法用戶無法進入系統，合法用戶根據權限可進行相應的操作；

     ★系統先進性：全中文液晶顯示，直觀、簡潔、方便，每個操作具有智能提示，均可在控制器上設置

     ★使用簡單方便：采用非接觸式IC卡，操作簡單，使用方便，避免接觸式卡觸電不良的缺陷；

     ★更高保密性：充值設備具有唯一編號，數據動態加密，實現一卡一表，一卡一密，一對一捆綁，具有更高的保密性；

     ★記錄保存與查詢：能源供給單位可集中發卡、充值、消費并能準確記錄每次充值的時間和充值量，可實時查詢與報表打印，確保操作透明、安全’

    ★對外網儀表巡檢人員考核的功能，可隨時記錄巡檢人員的巡檢時間并上傳，可實時查詢，實現一人一卡，一機多卡；

    ★控制超量程用汽，閥門開度具有反饋檢測功能，當流量超限，該系統可設置閥門開度，自動控制閥門的大小，保證流量不超限，計量準確；并實時上傳閥門實際開度；同時具備暖管功能，防止蒸汽沖擊管道。

    ★歷史記錄永久保存，控制器可永久保存三種歷史記錄：充值記錄、巡檢記錄、開箱記錄、斷電記錄；

    ★還可根據用戶的特殊要求量身定制具有特殊控制功能的各種控制器和相應控制裝置。

關于OBAI歐百IC卡預付費系統的更過行業應用方案，歡迎您來電咨詢，我們將竭誠為您服務！
